[답변] 회로도 사이즈 변경 문의    (회로도 )
DMSS     2020-06-12 (금) 08:38   조회:450
ㆍ윈도우 버전 Windows 10
ㆍ캐드스타 버전 2018
ㆍ정품확인 고유번호 XXXX
안녕하세요. 디엠에스엣 입니다.
문의하신 내용은 두 가지 해결책이 있습니다.

1. Template에 제공된 Sheet Form의 크기를 변경하는 문의인 경우
   예를 들면 A4 Size -> A3 Size, 또는 A3 Size -> A4 Size로 변경을 원하는경우

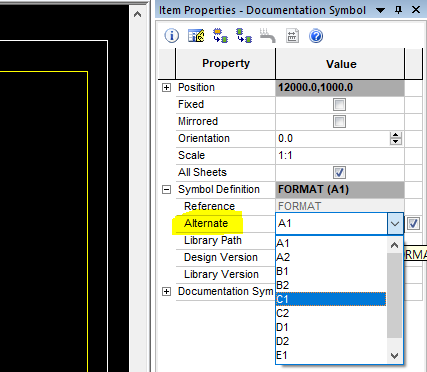

  해당 Sheet Form을 선택하면 오른쪽 Item Properties 창에 관련 정보가 나타납니다.
  Alternate 항목 목록단추를 누르시면 선택할 수 있는 Sheet Form 목록이 나타납니다.



  2. 전체 작업 공간이 부족하여 늘려야 하는 경우

  Design -> Item Properties -> Design Options 탭에서 Maximum Design Size를 변경하시기 바랍니다.
  참고로 Maximum Size는 10.7 m입니다.


고맙습니다.
