PCB 다자인의 Error 위치 자동으로 찾기

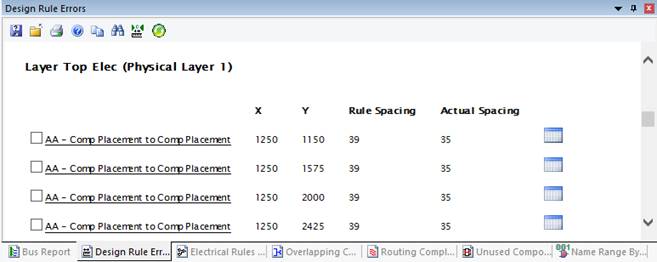

캐드스타에서 Design Rule Check를 하고 나면 화면 아래부분에 Design Rule Errors Report 창이 자동으로 나타난다.





여기에는 모든 Layer Error 개수, Layer Error 개수, 각각의 Error의 내용과 위치를 표시해 준다.



1.           PCB 디자인의 Error 위치 자동으로 찾기

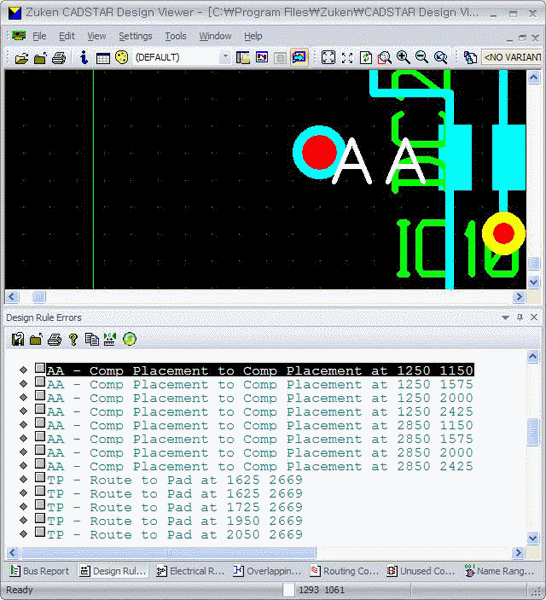

Design Rule Error Reports 창에 있는 각각의 Error Code와 내용을 클릭하면 선택한 Error가 발생한 부분을

자동으로 찾아간다. (밑줄로 나타나는 하이퍼링크로 표시)





2.          무시해도 되는 Error 따로 표시하기



Error 목록 중에서 무시해도 되는 Error가 있으면, 각각의 내용을 마우스로 선택하고 Error 내용 앞에 있는 사각형을 선택한다.

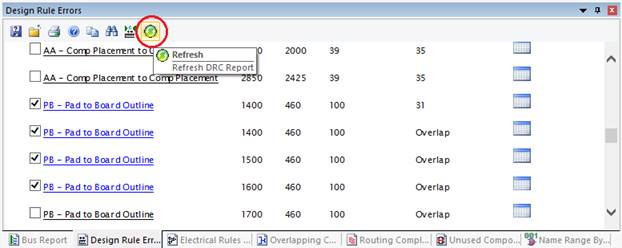

Reports 창 메뉴 중에서 Refresh DRC Report 아이콘()을 선택한다.

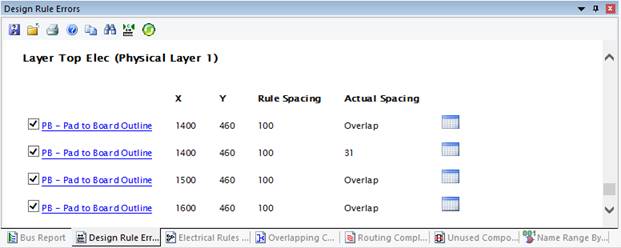

무시해도 되는 Error들이 Reports 아래 별도의 목록으로 나타나고 파란색으로 구분되어 표시된다.





Design Rule Check 아이콘()을 선택하여 Check를 다시 실행해도 같은 결과가 나타난다,.



3.           PCB 디자인상에서 Error 확인하기



캐드스타가 PCB 디자인 상의 Spacing 이나 Manufacturing Error를 발견하면 Error가 발생한 지점에 Error Code를 나타내준다.



왼쪽 예에서 볼 수 있듯이 Track Pad 사이의 간격이 너무 가까워서 Error가 발생하면 Error Code "TP"로 표시한다.



Error Code 의 내용을 모르거나 어디에서 Error 가 발생했는지 잘 모를 경우에는 확인하고 싶은 Error Code를 선택한다. 오른쪽의 예와 같이 Error Code TP가 어떤 error 인지와 Error가 발생한 지점의 X, Y 좌표 값이 Item Properties 창에 나타난다.



4.           Error Code 색상 지정하기

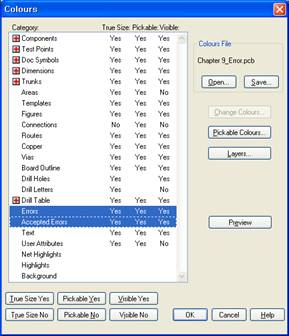

View 메뉴 탭의 Colours 아이콘()을 선택한다.

Errors Accepted Error 항목의 Visible 칸을 더블 클릭하여 각각의 항목을 화면에 보이게 하거나 보이지 않게 한다.

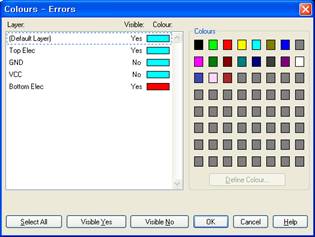

Errors를 더블 클릭하여 각 Layer 별로 Error Code 색상을 변경할 수 있다.

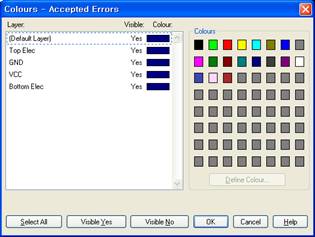

Accepted Errors를 더블 클릭하여 각 Layer 별로 무시해도 되는 Error Code 색상을 변경 할 수 있다.





5.           Error의 항목을 그림으로 표시하기



여러 개의 Error가 비슷한 위치에서 발생하면 정확한 Error 항목을 찾기가 어렵다. 이럴 경우에는 error Tie Lines 기능을 사용해 보자

View
메뉴 탭 / Colours / Highlight / Error Tie Lines 항목의 Visible 상태를 더블 클릭하여 Yes로 지정한다.





Error가 발생한 부분에 Tie Line이 나타난다.







위의 예는 ‘E’ Error 가 어떤 PAD 와 어떤 VIA에서 발생한 Error 인지 ‘D’ Error가 어떤 PAD와 어떤 Track에서 발생한 Error 인지 표시해 준다.
